HIWIN上银 FSV 滚珠丝杆上银p7精度多少
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 FSV 滚珠丝杆上银p7精度多少，-HIWIN上银 FSV 滚珠丝杆上银p7精度多少-HIWIN上银 FSV HIWIN丝杠选型 在机械设计中，上银滚珠丝杆轴肩形式是一种常见的连接方式。通过在滚珠丝杆轴上设计肩部，可以有效地增加连接的稳定性和承载能力。肩部的设计形式多样，常见的有平肩、圆肩等形式。这样的连接方式不仅能够保证传动精度，还能够提高整个机械系统的工作效率。 上银滚珠丝杆丝杆轴肩的设计需要考虑到多个因素。首先是肩部的尺寸和形状。肩部的尺寸要合理，不仅要满足连接的要求，还要-HIWIN上银 FSV 滚珠丝杆上银p7精度多少--HIWIN上银 FSV 滚珠丝杆上银p7精度多少-

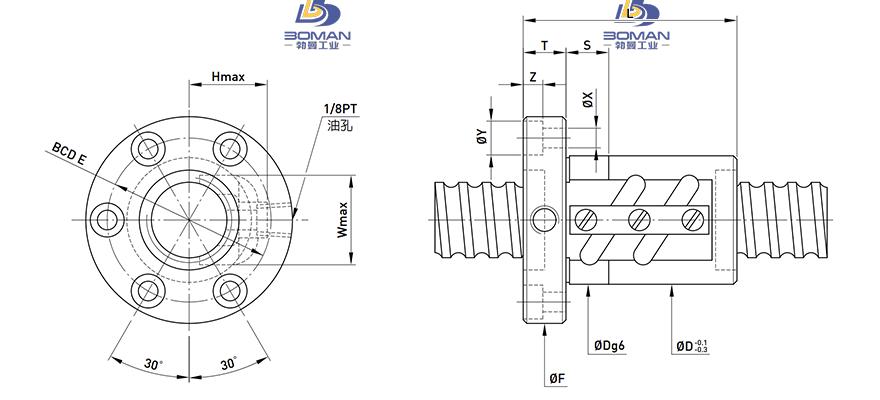

HIWIN上银 FSV 滚珠丝杆上银p7精度多少 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 26.91 |
|
| 滚珠节圆直径 | 33.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 57 |
|
| 法兰直径 | 91 |
|
| 螺母长度 | 98 |
|
| 螺母安装 | PCD | 73 |
| 额定动负载 | CaN | 4810 |
| 额定静负载 | C0aN | 11199 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 60 |
HIWIN上银 FSV 滚珠丝杆上银p7精度多少此型号部分数据来源于NSK SH200250ANC2T04KCZ 莆田nsk导轨滑块价位
